無線微型記錄技術

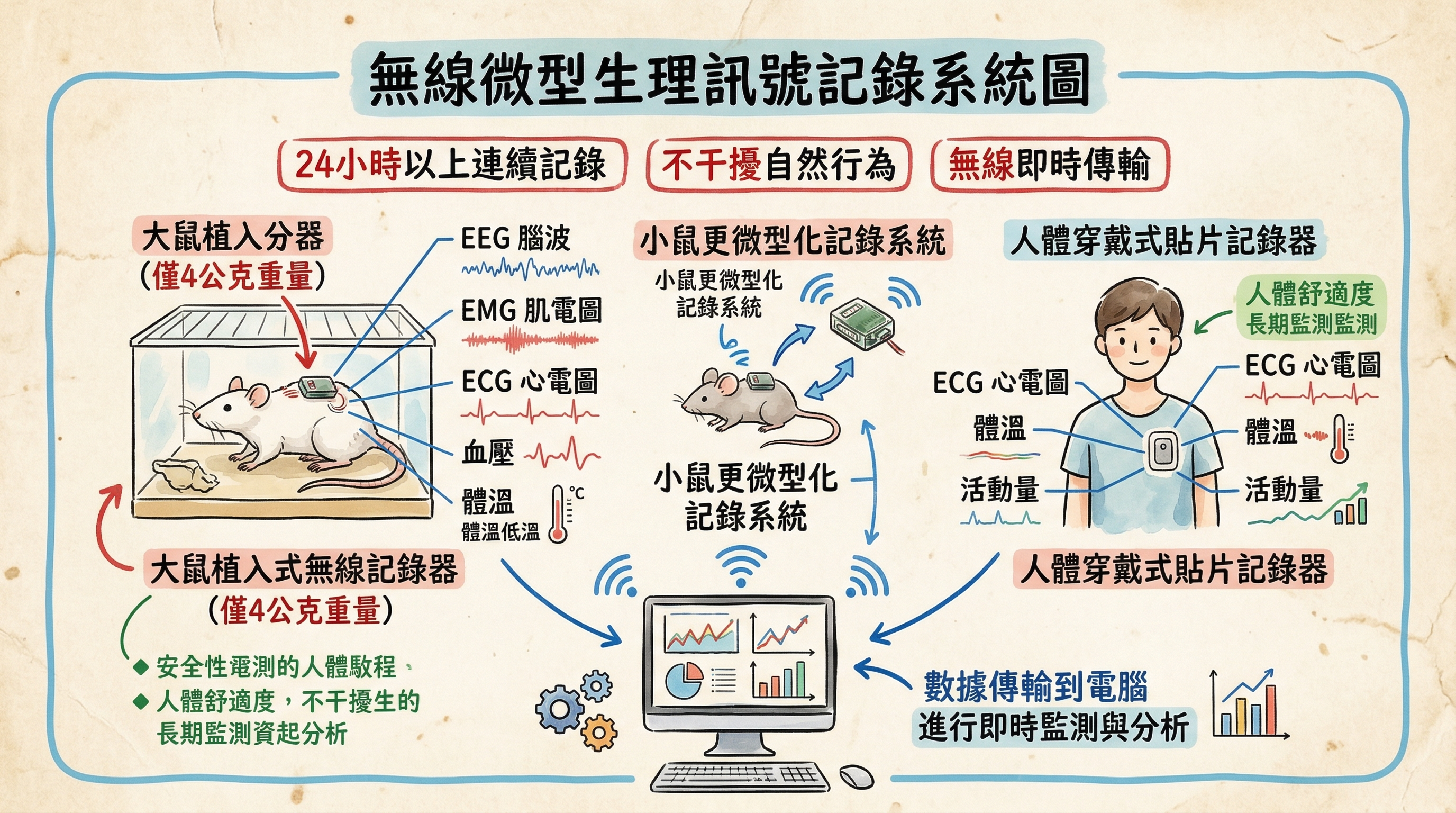

無線微型記錄系統

無線微型記錄技術（Wireless Miniature Recording Technology）是本中心的核心研究優勢之一。透過植入式或穿戴式的微型化裝置，研究者能在不拘束實驗動物或受試者的情況下，長時間連續記錄多種生理訊號。這項技術徹底改變了睡眠研究的實驗範式，使研究結果更貼近自然狀態下的真實生理反應。

技術發展背景​

傳統的動物睡眠記錄需要將實驗動物以纜線連接至記錄設備（Tethered recording），這種方式存在諸多限制：

  • 纜線拘束限制動物的自由活動，影響自然行為表現
  • 長時間纜線連接容易造成接觸不良或訊號雜訊
  • 動物可能啃咬或拉扯纜線，導致實驗中斷
  • 難以進行群體飼養條件下的長期記錄
  • 動物承受的壓力可能影響睡眠結構

無線微型記錄技術的發展，正是為了克服這些根本性的限制。

大鼠無線遙測系統​

本中心針對大鼠睡眠研究開發的無線遙測系統（Rat Telemetry System），是目前應用最成熟的動物睡眠記錄平台。

植入式發射器規格​

參數規格
重量約 4 公克
尺寸約 20 mm x 15 mm x 8 mm
電池壽命可連續運作超過 3 個月
記錄頻道EEG（2 頻道）、EMG（1 頻道）、ECG、體溫
取樣頻率EEG/EMG: 256 Hz；ECG: 512 Hz
傳輸距離有效範圍約 3 公尺

植入手術流程​

  1. 麻醉誘導：以異氟醚（Isoflurane）氣體麻醉，維持適當麻醉深度
  2. 電極植入：將 EEG 電極固定於頭骨上的標準位置，EMG 電極縫入頸部肌肉
  3. 發射器置入：將無線發射器本體植入腹腔或皮下
  4. 導線連接：將電極導線經皮下隧道連接至發射器
  5. 術後恢復：給予 7-10 天的恢復期，待動物恢復正常睡眠模式後開始記錄

可記錄之生理訊號​

  • 腦電圖（EEG）：辨識 NREM 睡眠、REM 睡眠與清醒狀態
  • 肌電圖（EMG）：評估肌肉張力，輔助 REM 睡眠的判定
  • 心電圖（ECG）：進行心率與心率變異度分析
  • 核心體溫：監測晝夜節律相關的體溫波動
  • 血壓（進階配置）：透過動脈導管連接壓力感測器

小鼠記錄系統​

小鼠（Mouse）由於體型遠小於大鼠，對記錄裝置的微型化提出了更嚴苛的要求。本中心持續投入小鼠記錄系統的開發與優化。

技術挑戰​

  • 成年小鼠體重僅約 25-30 公克，植入物重量需控制在體重的 10% 以下
  • 更小的頭骨面積限制了可植入的電極數量
  • 電池體積縮小導致記錄時間受限
  • 訊號振幅較小，對訊噪比（SNR）要求更高

解決方案​

挑戰採用策略
重量限制採用超輕量化封裝材料，總重量控制在 2.5 公克以下
空間限制精簡電路設計，整合多功能晶片
電池續航採用低功耗傳輸協定，支援間歇性記錄模式
訊號品質開發高阻抗前端放大器，強化雜訊濾除

應用場景​

小鼠記錄系統特別適用於：

  • 基因改造小鼠（Transgenic mice）的睡眠表型分析
  • 特定基因在睡眠調控中角色的研究
  • 光遺傳學（Optogenetics）實驗中的即時睡眠監測
  • 疾病模型小鼠的睡眠障礙評估

人體穿戴式裝置​

除了動物研究之外，本中心也積極開發適用於人體的穿戴式記錄裝置，以實現居家環境下的長期睡眠監測。

貼片式監測器​

  • 設計概念：如同 OK 繃般貼附於皮膚表面，幾乎無感配戴
  • 記錄功能：單導程 ECG、三軸加速度、皮膚溫度
  • 續航能力：單次充電可連續記錄 5-7 天
  • 資料傳輸：支援藍牙低功耗（BLE）即時傳輸至手機或平板

與傳統設備的互補​

穿戴式裝置並非要取代標準 PSG，而是在不同場景中發揮互補作用：

  • PSG：適用於實驗室內的精密診斷與研究記錄
  • 穿戴裝置：適用於居家環境的長期趨勢追蹤

關鍵技術特色​

24 小時以上連續記錄​

無線記錄系統的最大優勢在於能進行不間斷的長時間記錄。這對睡眠研究至關重要，因為：

  • 睡眠是一個跨越整個暗期（或夜間）的連續過程
  • 睡眠的恆定性調控（Homeostatic regulation）需要觀察多個睡眠-覺醒週期
  • 晝夜節律的評估需要至少 24 小時的連續數據

最小化行為干擾​

無線系統消除了纜線的物理束縛，使實驗動物能展現自然的行為模式：

  • 正常的探索、理毛、進食、飲水行為
  • 自然的睡眠姿勢選擇與巢穴營造
  • 不受限制的社交互動（群體飼養條件下）

多訊號同步記錄​

同時記錄多種生理訊號是理解睡眠全貌的關鍵：

  • EEG + EMG：標準睡眠分期所需的基本組合
  • ECG：評估睡眠期間的自律神經活性
  • 血壓：研究睡眠與心血管調控的交互作用
  • 體溫：追蹤晝夜節律的核心指標

資料傳輸與即時監控​

無線傳輸架構​

本中心的無線記錄系統採用以下傳輸架構：

  1. 植入式發射器 將數位化的生理訊號以射頻（RF）方式傳送
  2. 接收天線 安裝於動物籠具下方或周圍，接收無線訊號
  3. 訊號處理模組 將接收的資料進行解碼與品質檢查
  4. 資料儲存伺服器 儲存原始數據並提供即時顯示

即時監控功能​

  • 研究人員可透過實驗室內的螢幕即時觀察生理訊號波形
  • 自動化的訊號品質監控，偵測電極脫落或訊號異常
  • 遠端存取功能，允許研究者透過網路監控實驗進度

自由活動動物睡眠研究的應用​

無線微型記錄技術開啟了多項過去難以實現的研究方向：

  • 睡眠剝奪後的恢復睡眠研究：在完全不干擾動物的情況下記錄反彈性睡眠
  • 慢性睡眠限制模型：長達數週的連續記錄，追蹤睡眠債的累積與消退
  • 藥物對睡眠影響的長期追蹤：評估藥物的急性與慢性效應
  • 老化對睡眠的影響：同一隻動物從年輕到老年的縱貫性追蹤
  • 環境因子的效應：研究溫度、光照、噪音等環境變數對睡眠的影響
